PA66加纤尼龙塑料是渔线轮主要使用的材料
发布于2023-05-16 18:11:17点击:0

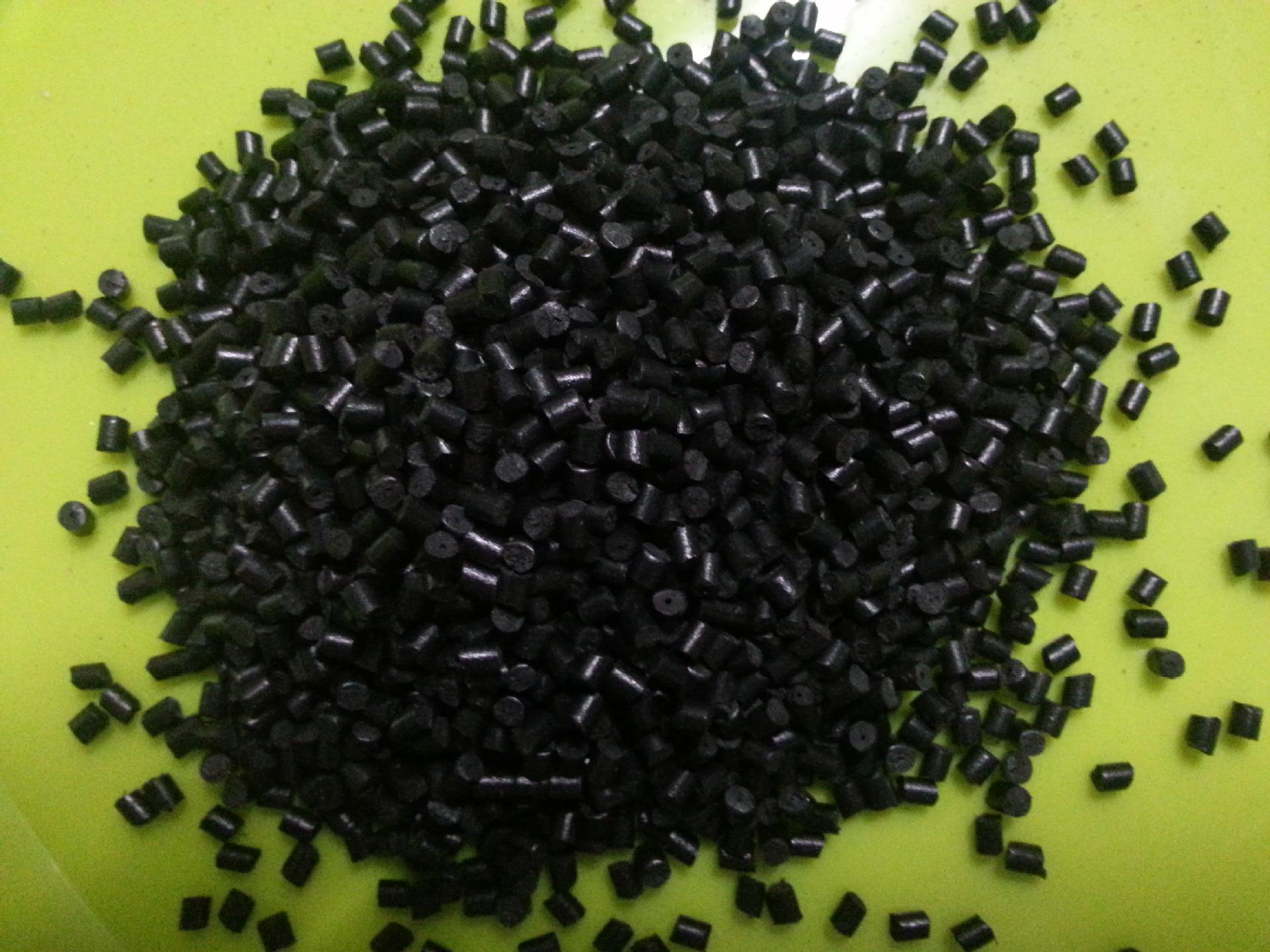

加纤尼龙塑料是渔线轮主要使用的材料,使用率达到75%。主要是改性增强PA66。
聚酰胺俗称尼龙(Nylon),英文名称Polyamide ,它是大分子主链重复单元中含有酰胺基团的高聚物的总称。聚酰胺可由内酸胺开环聚合制得,也可由二元胺与二元酸缩聚等得到的。聚酰胺(PA)是指主链节含有极性酰胺基团(-CO-NH一)的高聚物。最初用作制造纤维的原料,后来由于PA具有强韧、耐磨、自润滑、使用温度范围宽成为目前工业中应用广泛的一种工程塑料。尼龙广泛用来代替铜及其他等优点,有色金属制作机械、化工、电器零件,如柴油发动机燃油泵齿轮、水泵、高压密封圈、输油管等。
美国DuPont公司先开发用于纤维的树脂,于1939年实现工业化。20世纪50年代开始开发和生产注塑制品,以取代金属满足下游工业制品轻量化、降低成本的要求。尼龙具有良好的综合性能,包括力学性能、耐热性、耐磨损性、耐化学药品性和自润滑性,且摩擦系数低,有一定的阻燃性,易于加工,适于用玻璃纤维和其它填料填充增强改性,提高性能和扩大应用范围。PA的品种繁多,有PA6、PA66、PA11、PA12、PA46、PA610、PA612、PA1010等,以及近几年开发的半芳香族尼龙PA6T和特种尼龙等新品种。
由于尼龙强极性的特点,吸湿性强,尺寸稳定性差,但可以通过改性来改善。

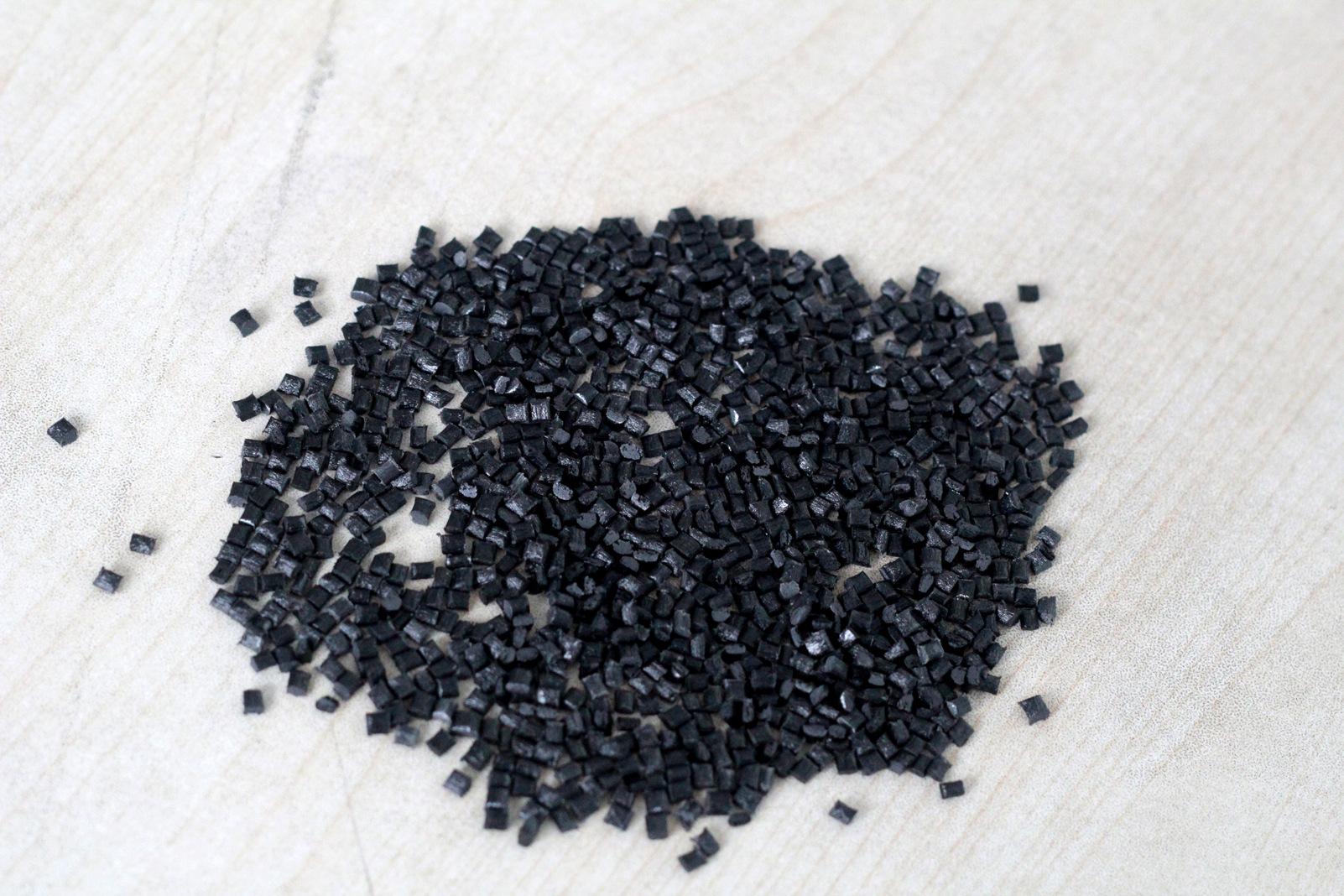

在尼龙加入30%的玻璃纤维,PA的力学性能、尺寸稳定性、耐热性、耐老化性能有明显提高,耐疲劳强度是未增强前的2.5倍。玻璃纤维增强PA的成型工艺与未增强时大致相同,但因流动较增强前差,所以注射压力和注射速度要适当提高,机筒温度提高10-40℃。由于玻纤在注塑过程中会沿流动方向取向,引起力学性能和收缩率在取向方向上增强,导致制品变形翘曲,因此,模具设计时,浇口的位置、形状要合理,工艺上可以提高模具的温度,制品取出后放入热水中让其缓慢冷却。另外,加入玻纤的比例越大,其对注塑机的塑化元件的磨损越大,最好是采用双金属螺杆和机筒。
下一篇:
必威东盟官网下载地址 的未来前景展望
上一篇:碳纤维尼龙PA66热塑性复合材料选取方法全在这!
