必威东盟官网下载地址 原料的加工工艺

发布于2023-05-17 15:33:52点击：0

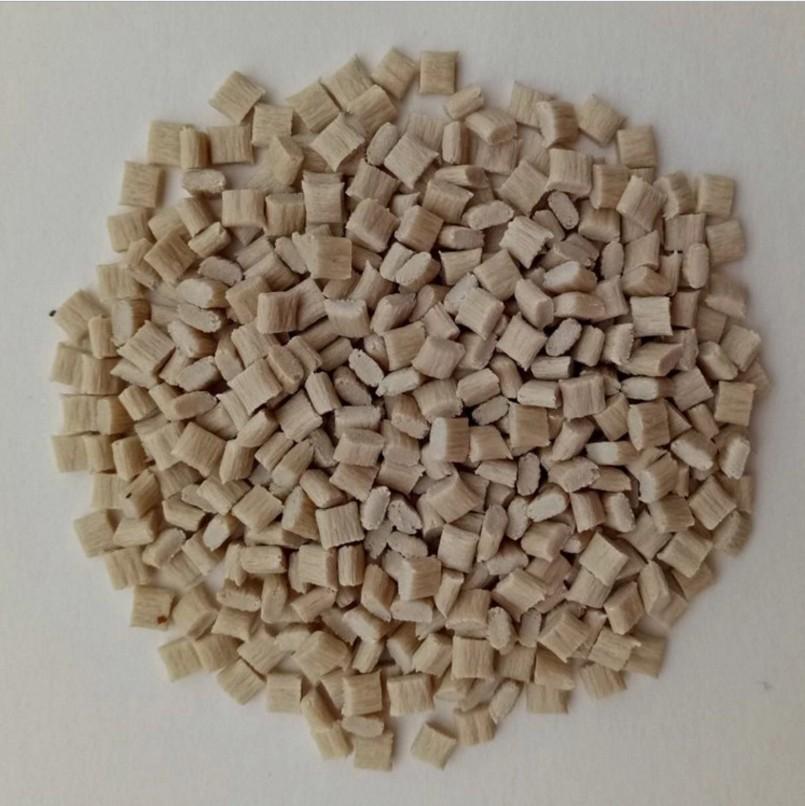

关于 必威东盟官网下载地址原料的加工工艺如下： 1.酰胺基在高温下对氧敏感，容易发生氧化变色（必要时可添加尼龙专用的热稳定剂）。
2.玻纤必威东盟官网下载地址 熔体粘度低，表观粘度对温度敏感，由于熔体的冷却速率快，要防止塑料堵塞喷孔、流道、浇口等。为阻止熔体逆流，螺杆头应装有止逆环；另外，为防止喷嘴处熔体的“流涎”现象，应选用自锁式喷嘴。
3.玻纤必威东盟官网下载地址 吸湿性大，且酰胺基易于高温水解，引起分子量严重降低，须严格干燥至含水量0.05％。
4.玻纤必威东盟官网下载地址 PA熔点高、热稳定性较差，故加工温度不宜太高，一般高于熔点30℃左右即可。
5.玻纤必威东盟官网下载地址 成型后制品的缓慢吸湿易引起尺寸精度的较大变化。这点也被利用来进行调湿处理，通常可在沸水或醋酸钾水溶液（醋酸钾与水的比例为1.25∶1，沸点为121℃）中进行。 6.高结晶性，成型收缩率大，易产生结晶应力，并且明显随制品的厚度增大而增加；
7.注射玻纤必威东盟官网下载地址 PA时不需高的注射压力，一般选取范围为70～100MPa，通常不超过120MPa。注射速率宜略快些，这样可防止因冷却速率快而造成波纹及充模不足等问题。
8.模具温度一般控制在40～90℃。模具温度对制品的性能影响较大 。



下一篇： 改性尼龙原料性能大全 上一篇：尼龙PA66改性材料的湿度控制与处理方法
